システム概要 SYSTEM
各種インフラを自由に選べる！
用途に合わせて機器を接続可能
- 光電話サービス
- 050電話サービス
- 企業向けFMCサービス
- ISDN回線
- アナログ回線
- アナログ専用線
- ●IP電話サービス
- ●IP電話サービス
- ●FMCサービス
- ●INSネット64
- ●NTTほか
- ●LD/SR方式
- 接続アダプタ
- スター配線
- IP
- SLT
- スター配線
デジタルコードレス
-
デジタルコードレス基地局/
接続装置
DC-BS7-S
DC-BS
IX-1CS-S
IX-1CS -
デジタルコードレス基地局/接続装置
DC-KTL3
DC-PS11(B)
DC-PS8 ※充電器はオプションです
-
IP多機能電話機PoE対応
IEEE802.3af準拠
NW-24IPKT(WHT)
NW-24IPKT(BLK) -
SIP電話機PoE対応
IEEE802.3af準拠
※接続可能機種については営業担当
窓口までお問い合わせください -
単独電話機
多機能電話機ほか
-
多機能電話機
NW-24KT(WHT)
NW-24KT(BLK)
NW-12KT(WHT) -
アナログ回線用
停電電話機
NW-24KTAPF(WTH)
※近日発売 -
ISDN回線用
停電電話機
NW-24KTAPF(WTH)
※近日発売
-
ワンタッチコンソール
IX-DSS-N(WHT)
IX-DSS-N(BLK) -
局線表示箱
IX-BOX-2 -
インターホン/ドアホン
DDPH
DDPH (BE1)
各通信サービスの利用
-
- ひかり電話サービス
- ■ 全国一律 3 分8 円、リーズナブルな通話料金※1
- ■ グループ登録した事業所間の音声通話が無料（グループ通話定額）※1
- ■ 10 番や119 番などの緊急通報も可能※1
-
- 050電話サービス
- ■ 同一050-IP 電話サービス提供会社間は全国一律無料
- ■ 国内固定電話は 全国一律 3 分8 円
- ■ 携帯電話／スマートフォンは全国一律 1 分15.9 ～ 16 円
-
- 企業向けFMCサービス
- ■ 全国どこにいても携帯電話/ スマートフォン/PHS が内線電話感覚でご利用可能
- ■ 単一事業所内だけでなく、複数拠点間での通話も可能
- ■ オフィスと携帯電話/ スマートフォン/PHS の内線通話が定額化でコスト削減※2
- ■ 会社規模や用途に合わせて最適な回線が選べます※3
- ※1 IP 電話の詳細については各通信キャリアのWeb サイトにてご確認ください。
- ※2 別途月額定額サービスのご契約が必要です。
- ※3 対応する回線につきましてはメーカー営業担当窓口にお問い合わせください。
- ※各通話料金目安は税抜き価格です。

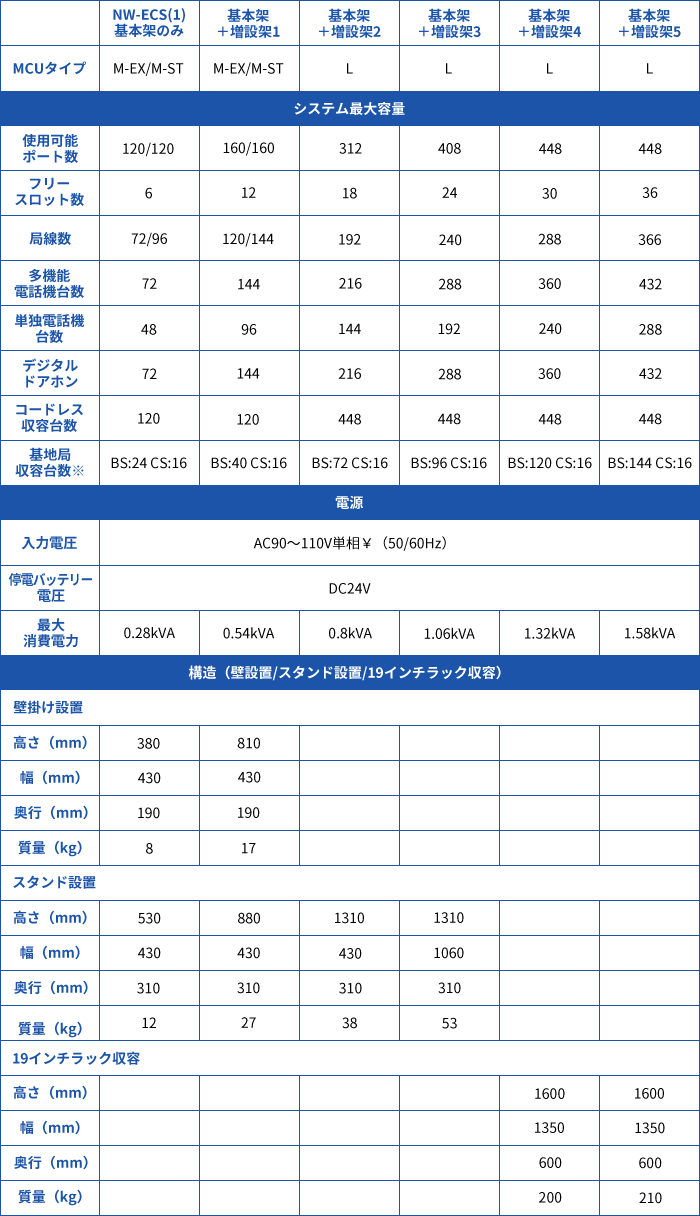

システム仕様
| NW-ECS(1) 基本架のみ |
基本架 ＋増設架1 |
基本架 ＋増設架2 |
基本架 ＋増設架3 |
基本架 ＋増設架4 |
基本架 ＋増設架5 |
|
|---|---|---|---|---|---|---|
| MCUタイプ | M-EX/M-ST | M-EX/M-ST | L | L | L | L |
| システム最大容量 | ||||||
| 使用可能 ポート数 |
120/120 | 160/160 | 312 | 408 | 448 | 448 |
| フリー スロット数 |
6 | 12 | 18 | 24 | 30 | 36 |
| 局線数 | 72/96 | 120/144 | 192 | 240 | 288 | 366 |
| 多機能 電話機台数 |
72 | 144 | 216 | 288 | 360 | 432 |
| 単独電話機 台数 |
48 | 96 | 144 | 192 | 240 | 288 |
| デジタル ドアホン |
72 | 144 | 216 | 288 | 360 | 432 |
| コードレス 収容台数 |
120 | 120 | 448 | 448 | 448 | 448 |
| 基地局 収容台数※ |
BS:24 CS:16 | BS:40 CS:16 | BS:72 CS:16 | BS:96 CS:16 | BS:120 CS:16 | BS:144 CS:16 |
| 電源 | ||||||
| 入力電圧 | AC90〜110V単相￥（50/60Hz） | |||||
| 停電バッテリー 電圧 |
DC24V | |||||
| 最大 消費電力 |
0.28kVA | 0.54kVA | 0.8kVA | 1.06kVA | 1.32kVA | 1.58kVA |
| 構造（壁設置/スタンド設置/19インチラック収容） | ||||||
| 壁掛け設置 | ||||||
| 高さ（mm） | 380 | 810 | ||||
| 幅（mm） | 430 | 430 | ||||
| 奥行（mm） | 190 | 190 | ||||
| 質量（kg） | 8 | 17 | ||||
| スタンド設置 | ||||||
| 高さ（mm） | 530 | 880 | 1310 | 1310 | ||
| 幅（mm） | 430 | 430 | 430 | 1060 | ||
| 奥行（mm） | 310 | 310 | 310 | 310 | ||
| 質量（kg） | 12 | 27 | 38 | 53 | ||
| 19インチラック収容 | ||||||
| 高さ（mm） | 1600 | 1600 | ||||
| 幅（mm） | 1350 | 1350 | ||||
| 奥行（mm） | 600 | 600 | ||||
| 質量（kg） | 200 | 210 | ||||
▪️19インチラックは参考値です。※基地局のBSとCSは混在して収容できません。
